1. 核心概念：光刻机是做什么的？

想象一下你用胶片相机拍照。你的目标是把眼前的风景（图案）精确地投射到胶片上。

在芯片制造中，光刻机扮演的就是这台超高精度的“投影相机”。

• 风景/图案: 电路设计师画好的电路图，被制作在一块叫做掩模版（Mask/Reticle）的石英板上。这就像是相机的“底片”。

• 相机镜头: 光刻机内部极其复杂、由多组镜片构成的投影物镜系统。

• 胶片: 涂满了一层光刻胶（Photoresist）的硅晶圆（Wafer）。

• 光: 特定波长的深紫外光（DUV）或极紫外光（EUV）。

光刻机的核心任务，就是将掩模版上的电路图案，通过光线，以极高的精度、极小地（通常是4倍缩小）“投影”并“曝光”到晶圆的光刻胶上。

这个过程完成后，被曝光（或未被曝光，取决于光刻胶类型）的光刻胶会发生化学变化。后续的刻蚀（Etching）工艺就会根据这个光刻胶形成的“保护层”，在晶圆上刻蚀出实际的电路结构。这个“光刻-刻蚀”的组合拳会重复几十上百次，像盖楼一样，一层一层地把芯片造出来。

2. 光刻机在CMOS工艺流程中的地位

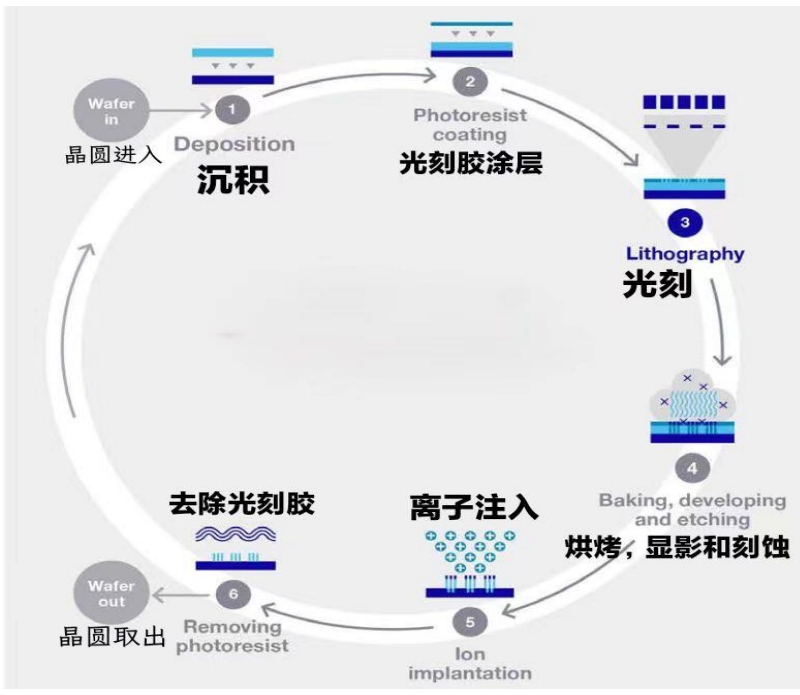

如果说整个芯片制造厂（Fab）是一个庞大的精密机器，那么光刻机就是这台机器的“心脏”和“大脑”。半导体主要工艺如下：

• 技术瓶颈: 光刻机的能力，直接决定了芯片的最小线宽，也就是我们常说的“工艺节点”（比如28nm, 7nm, 5nm）。光刻机能画多细的线，就决定了芯片上能集成多少晶体管，直接关系到芯片的性能和功耗。

• 成本核心: 光刻机是所有半导体设备中最昂贵的，一台顶级的EUV光刻机售价超过1.5亿美金。一个工厂的光刻机群通常占据了设备总投资的40%-50%。

• 产能瓶颈: 光刻也是整个制造流程中最耗时的步骤之一。光刻机的加工速度（产能，Throughput）往往决定了整个工厂的晶圆产出速度。

因此，你在工厂里听到的所有关于性能、良率、成本的讨论，最终几乎都绕不开光刻工艺。

3. 光刻机的核心组成部分

一台现代光刻机（以主流的扫描式光刻机Scanner为例）主要由以下几个精密到极致的子系统构成：

1. 光源系统（Light Source）: 产生用于曝光的光。这是决定分辨率的第一个关键因素。

• DUV (深紫外光): 主流是ArF准分子激光器，产生193nm波长的光。为了进一步提高分辨率，工程师们发明了浸没式光刻（Immersion Lithography），在镜头和晶圆之间填充超纯水，利用水的折射率，等效地将193nm波长缩短到约134nm，这是193i（i for immersion）技术的由来。

• EUV (极紫外光): 用于7nm及以下最先进的节点。波长仅为13.5nm。它的光源产生极其困难，需要用高能激光轰击锡（Sn）靶丸，使其等离子化后发光。

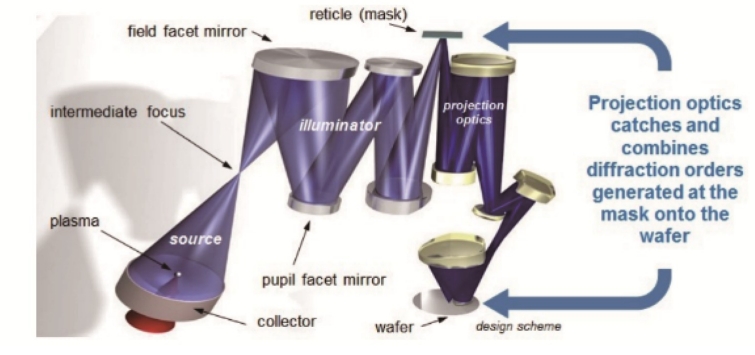

2. 照明系统（Illumination System）: 它不是简单的把光照过来，而是对光源发出的光进行整形、匀化，并以特定的角度（如离轴照明 OAI）照射到掩模版上，以优化最终成像的对比度和清晰度。以下是EUV光刻照明和物镜示意图：



3. 掩模版与掩模工作台（Reticle & Reticle Stage）:

• 掩模版（Reticle）: 带有电路图案的石英板，是光的“模板”。

• 掩模工作台: 承载并以极高加速度和纳米级精度移动掩模版的平台。

4. 投影物镜系统（Projection Optics System）: 这是光刻机最核心、最昂贵、最精密的部分。它由20多块直径几十厘米的巨大镜片/反射镜组成，表面加工精度达到亚纳米级。它的作用就是将掩模版上的图案缩小4倍并无失真地聚焦到晶圆上。

• 对于DUV，物镜是透射式的（光穿过镜片）。

• 对于EUV，由于13.5nm的光会被几乎所有材料吸收，所以必须采用反射式的光学系统，即用超高精度的反射镜（Mirror）来折转光路。

5. 晶圆工作台（Wafer Stage）: 承载晶圆的平台。它必须与掩模台高度同步地移动，移动速度可以达到1g甚至更高的加速度，但定位精度要控制在1-2纳米以内。这通常由激光干涉仪实时测量和控制，是机电一体化的巅峰之作。为了提高产能，现代光刻机普遍采用双工作台（Dual Stage），一个在曝光时，另一个在进行晶圆的对准和测量，无缝衔接。

6. 对准系统（Alignment System）: 在曝光第二层及以后的图形时，光刻机需要精确地找到晶圆上第一层留下的标记（Alignment Mark），以确保层与层之间能够精确地“套准”。这个精度就是我们常说的套刻精度（Overlay）。

4. 光刻机的三大核心性能指标

评价一台光刻机的好坏，我们主要看三个指标：

1. 分辨率（Resolution）: 能印出的最小线条尺寸。它遵循瑞利判据：R = k₁ * (λ / NA)

• λ (Lambda): 光源的波长。波长越短，分辨率越高。这就是我们从DUV（193nm）发展到EUV（13.5nm）的根本原因。

• NA (Numerical Aperture): 物镜的数值孔径，可以理解为镜头“收光”的能力。NA越大，分辨率越高。浸没式技术就是通过提高NA来提升分辨率的。

• k₁: 工艺因子。它代表了除了设备本身之外，我们能做的所有工艺上的优化，比如掩模版优化（OPC）、计算光刻（Computational Lithography）、多重曝光（Multi-Patterning）等。k₁的极限是0.25。

2. 套刻精度（Overlay）: 上下两层图形对准的精确程度。如果套不准，晶体管的源极、漏极和栅极就会错位，芯片直接报废。对于先进工艺，Overlay的误差要求在1-2纳米以内。

3. 产能（Throughput）: 每小时能处理多少片晶圆（WPH, Wafers Per Hour）。这直接关系到制造成本。一台高效的光刻机WPH可以达到250-300片。

5. 总结与建议

对于刚入行的你，我的建议是：

• 建立系统观: 不要只把光刻机看作一台孤立的设备。要理解它与前后的涂胶（Coat）、显影（Develop）、刻蚀（Etch）工艺的紧密联系。光刻的任何一个微小变动，都会影响后续所有步骤。

• 抓住核心: 牢记分辨率、套刻精度和产能这三大指标。你在工作中遇到的很多问题，最终都会归结到如何在这三者之间取得平衡。

• 敬畏之心: 光刻机是人类工程技术的奇迹，集成了光学、精密机械、控制理论、材料科学等众多领域的顶尖成果。保持对技术的敬畏，是你不断学习和进步的动力。
