肖特基二极管肖特基二极管肖特基（Schottky）二极管，又称肖特基势垒二极管（简称 SBD），它属一种低功耗、超高速半导体器件。最显著的特点为反向恢复时间极短（可以小到几纳秒），正向导通压降仅0.4V左右。其多用作高频、低压、大电流整流二极管、续流二极管、保护二极管，也有用在微波通信等电路中作整流二极管、小信号检波二极管使用。在通信电源、变频器等中比较常见。一个典型的应用，是在双极型晶体管 BJT 的开关电路里面，通过在 BJT 上连接 Shockley 二极管来箝位，使得晶体管在导通状态时其实处于很接近截止状态，从而提高晶体管的开关速度。这种方法是 74LS，74ALS，74AS 等典型数字 IC 的 TTL内部电路中使用的技术。肖特基（Schottky）二极管的最大特点是正向压降 VF 比较小。在同样电流的情况下，它的正向压降要小许多。另外它的恢复时间短。它也有一些缺点：耐压比较低，漏电流稍大些。选用时要全面考虑。

优势产品文档数据

数据手册 3D模型

公海555000JC线路检测中心slkor肖特基二极管SS34 IO：3.0A VR(V)：40V VF(V)：0.5V IR：0.5mA Package：SMA

数据手册 3D模型

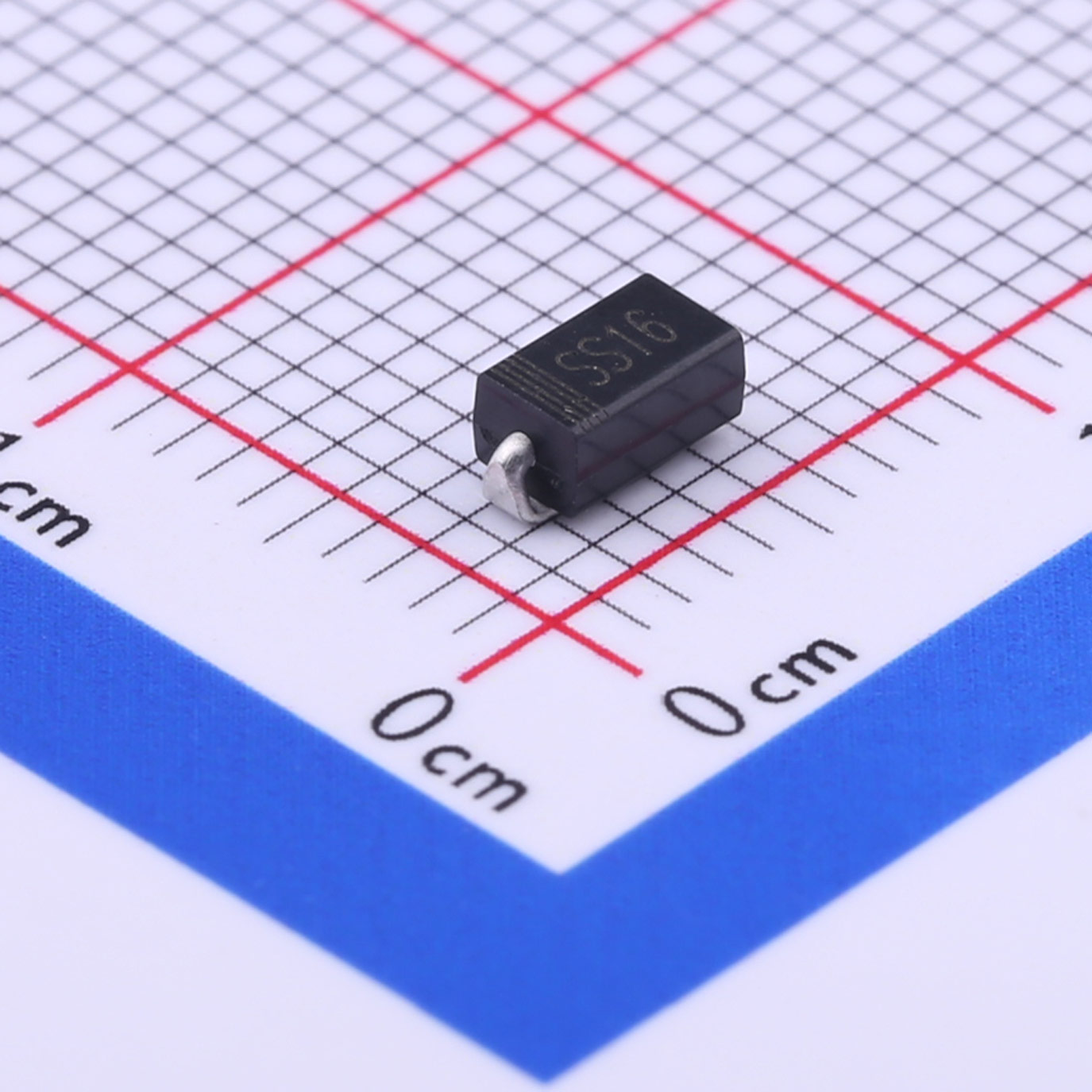

公海555000JC线路检测中心slkor肖特基二极管SS16 IO：1.0A VR(V)：60V VF(V)：0.7V IR：0.5mA Package：SMA

数据手册 3D模型

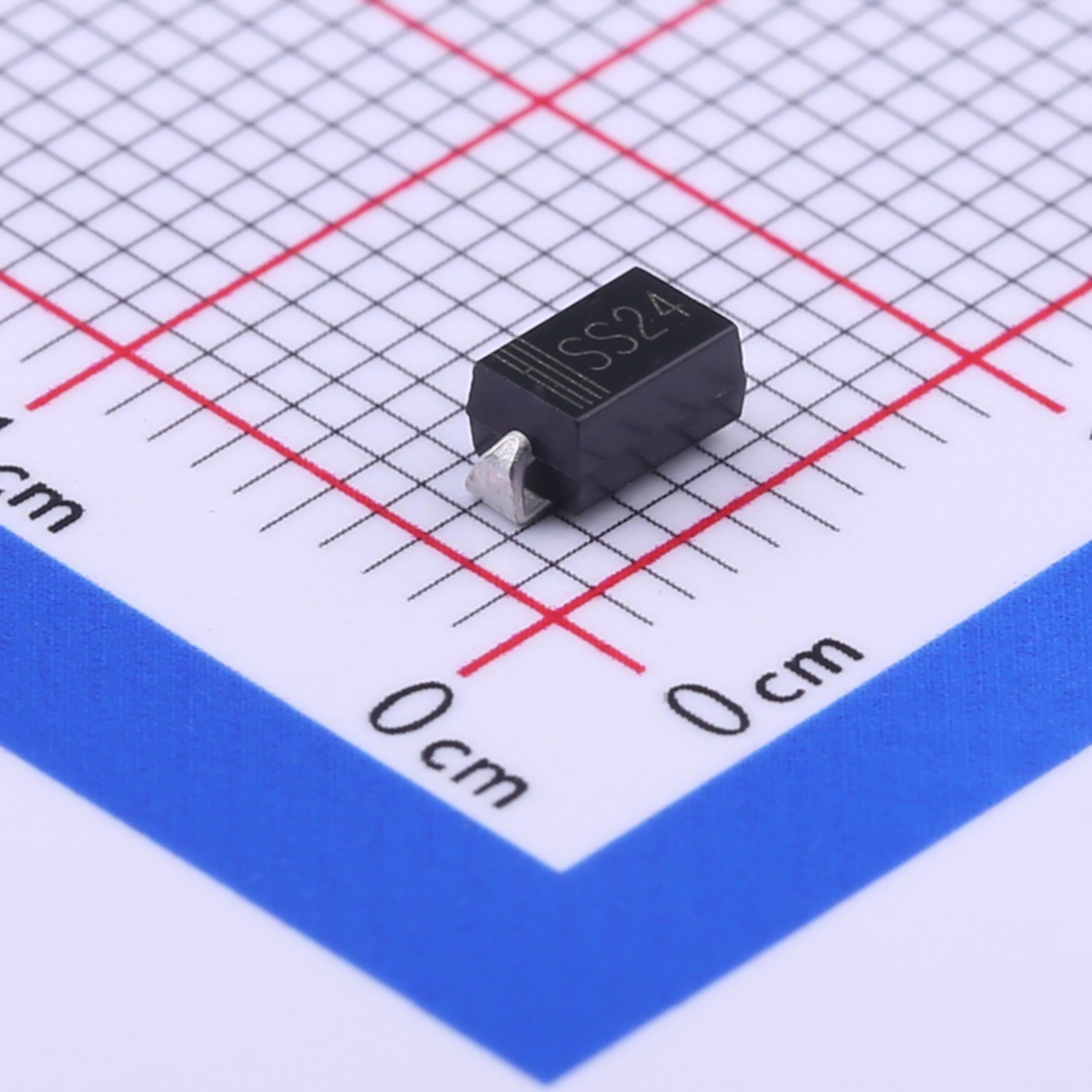

肖特基二极管SS24 IO：2.0A VR(V)：40V VF(V)：0.5V IR：0.4mA Package：SMA

数据手册 3D模型

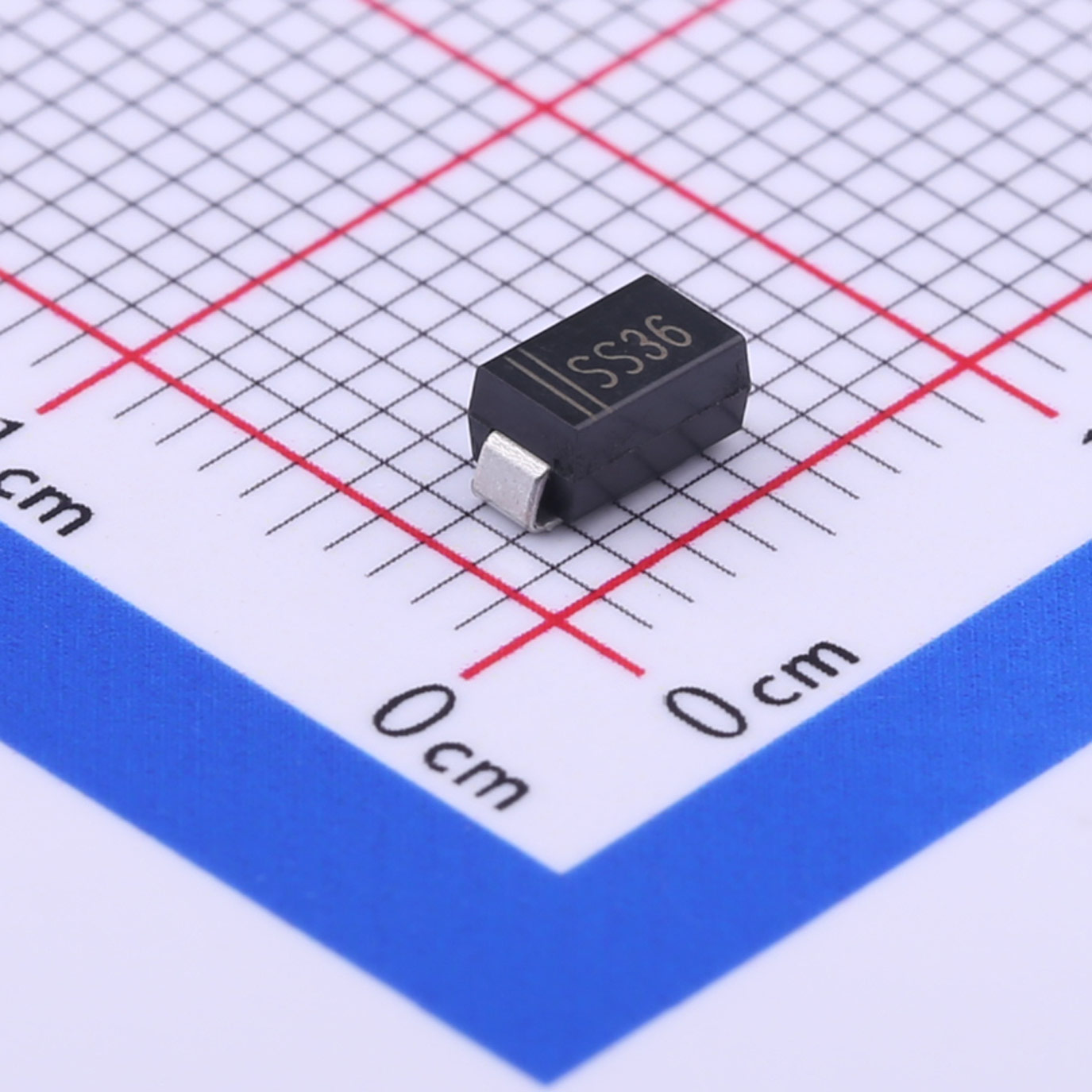

公海555000JC线路检测中心slkor肖特基二极管SS36 IO：3.0A VR(V)：60V VF(V)：0.75V IR：0.5mA Package：SMA

数据手册 3D模型

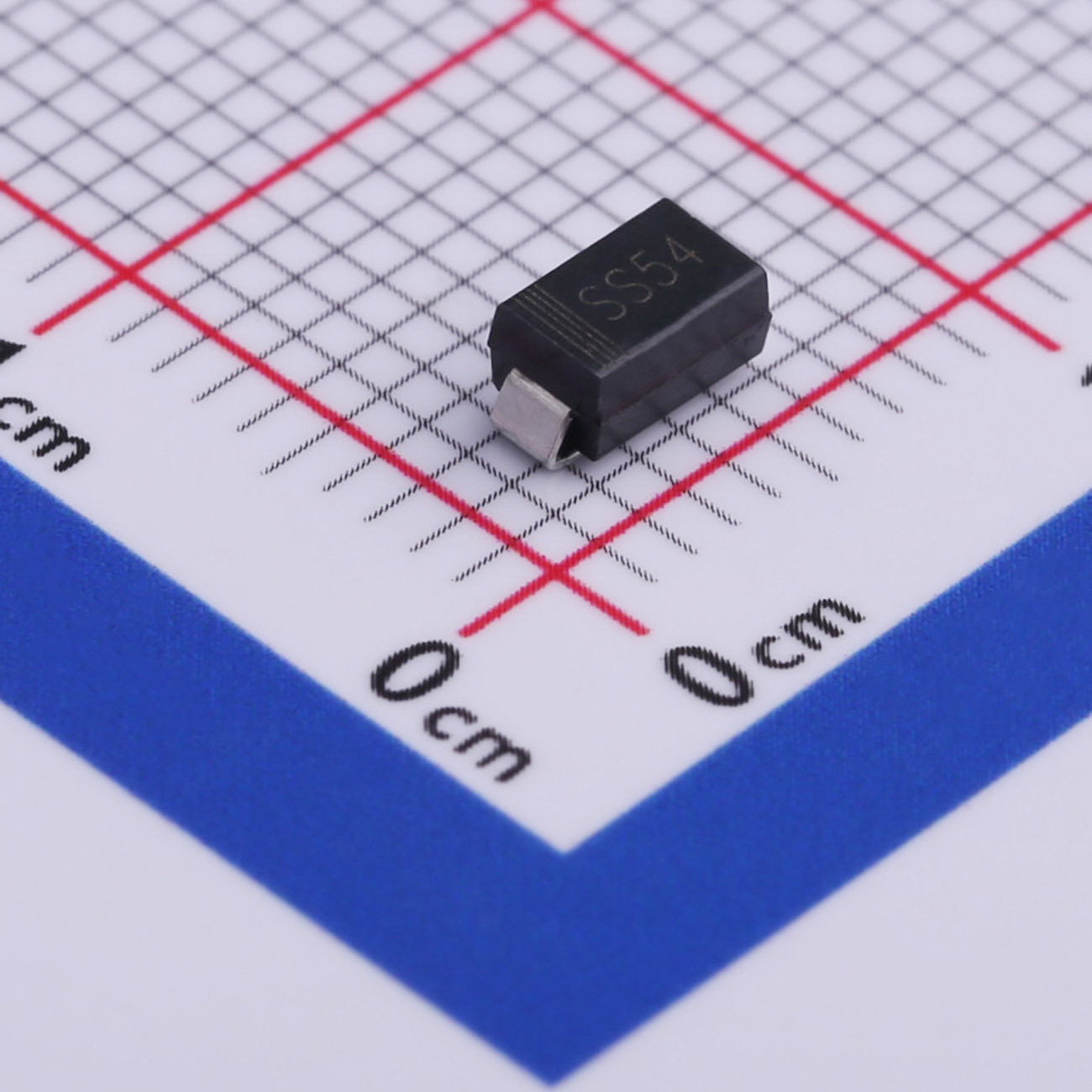

公海555000JC线路检测中心slkor肖特基二极管SS54 IO：5.0A VR(V)：40V VF(V)：0.55V IR：0.1mA Package：SMA

数据手册 3D模型

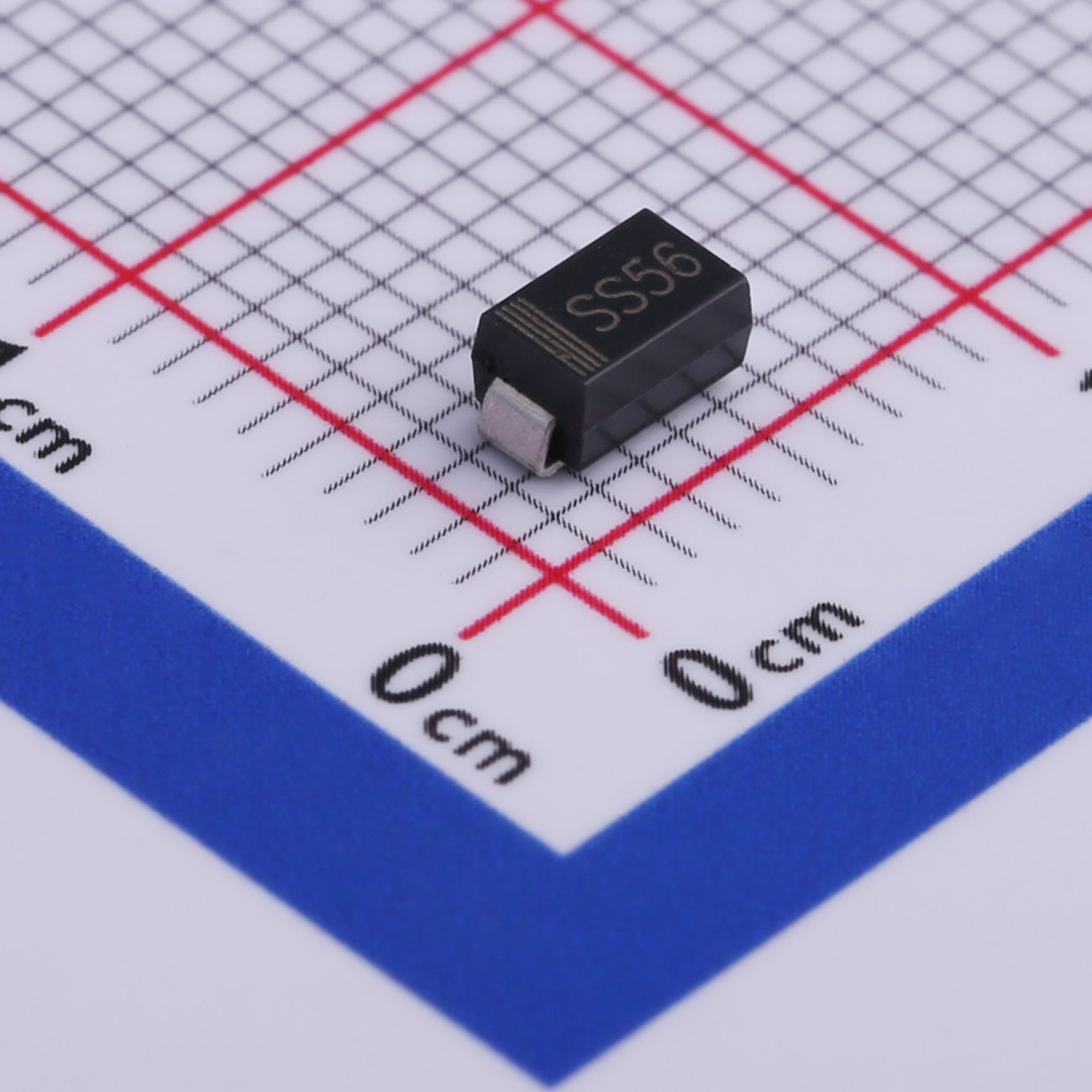

肖特基二极管SS56 IO：5.0A VR(V)：60V VF(V)：0.7V IR：0.1mA Package：SMA

数据手册 3D模型

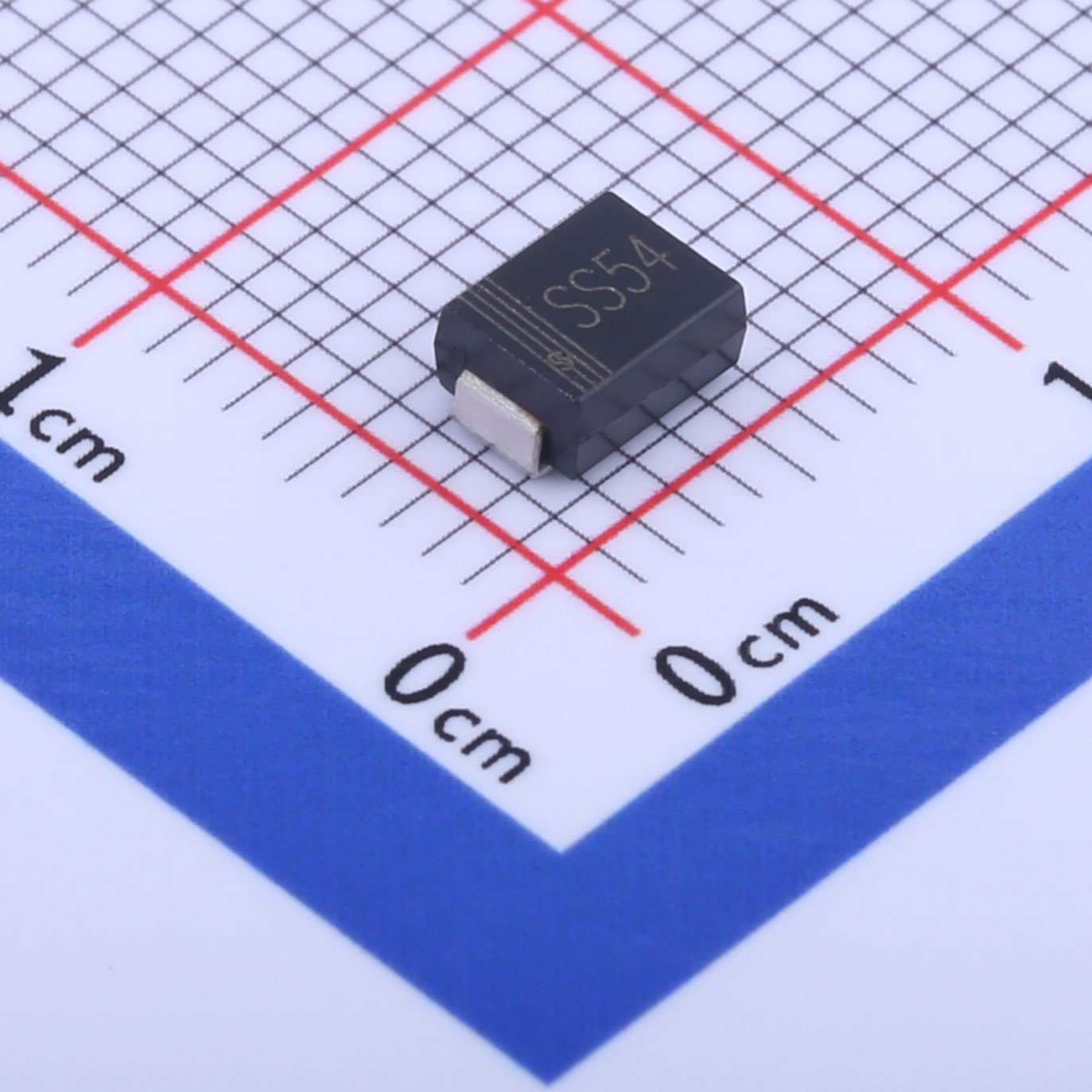

公海555000JC线路检测中心slkor肖特基二极管SS54B IO：5A VR(V)：40V VF(V)：550mV@5A IR：500μA@40V Package：SMB

数据手册 3D模型

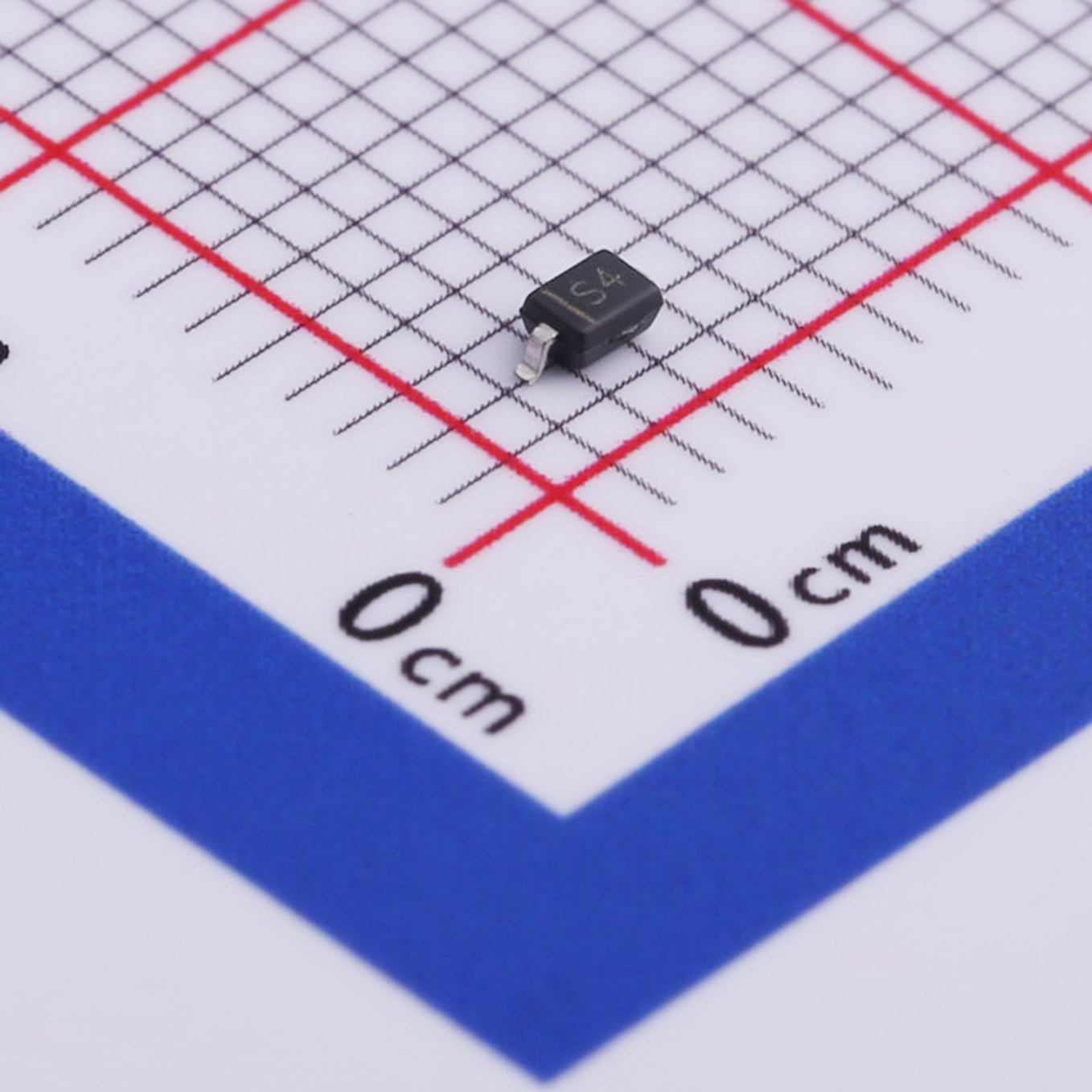

公海555000JC线路检测中心slkor肖特基二极管SD103AWS IO：2A VR(V)：40V VF(V)：600mV@200mA IR：5μA Package：SOD-323

数据手册 3D模型

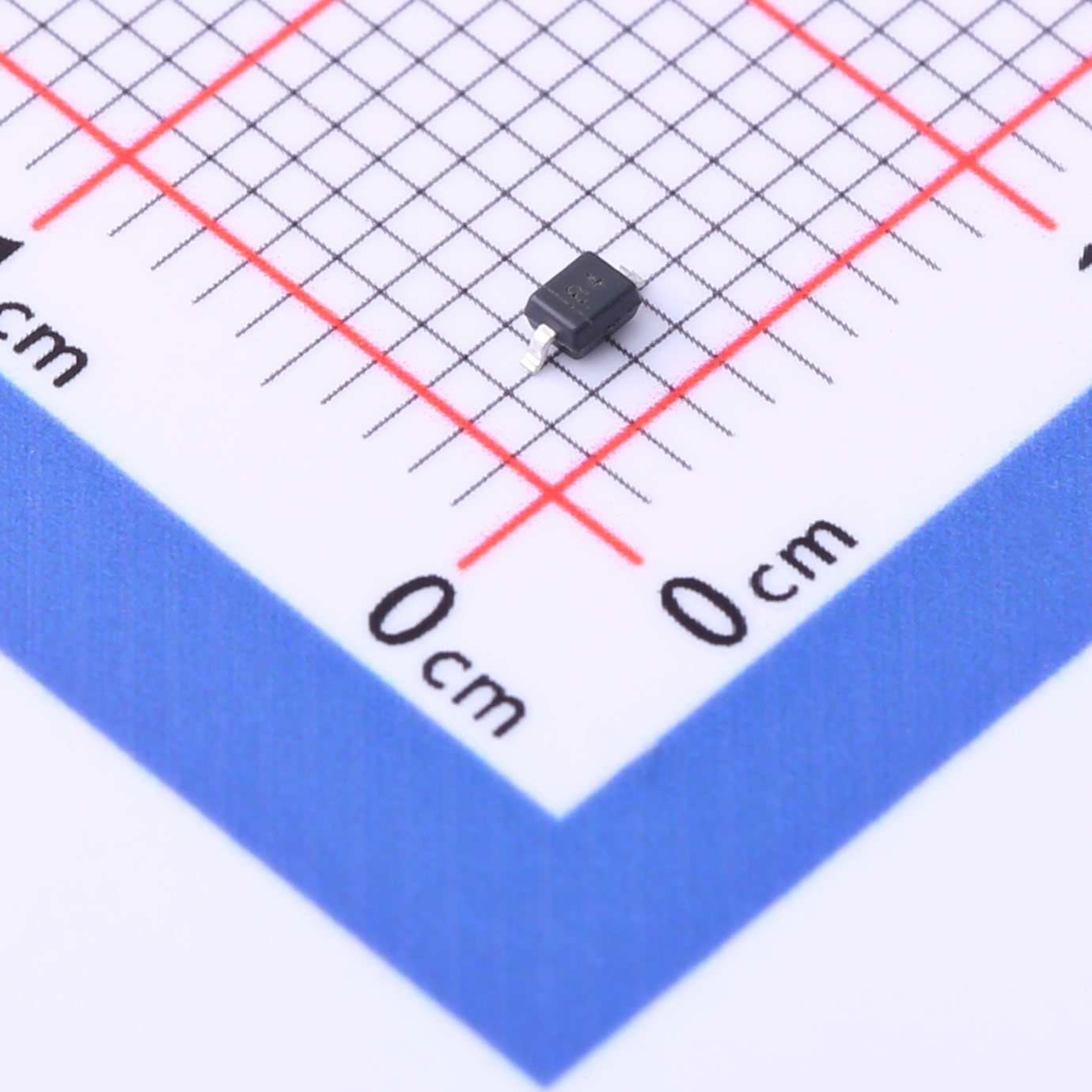

公海555000JC线路检测中心slkor肖特基二极管B0540WS IO：500mA VR(V)：40V VF(V)：620mV@1A IR：20μA@40V Package：SOD-323

数据手册 3D模型

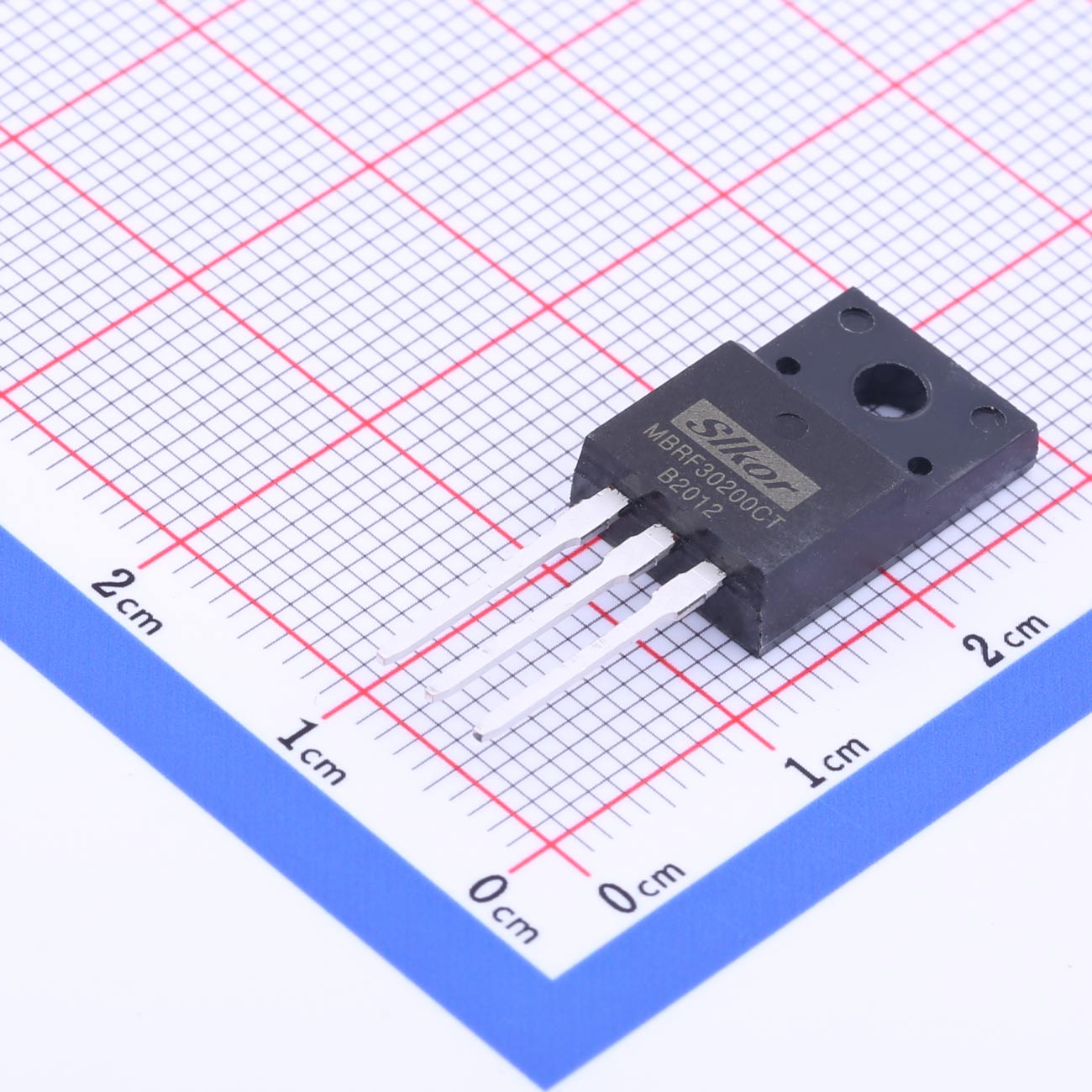

公海555000JC线路检测中心slkor肖特基二极管MBRF30200CT IO：15A VR(V)：200V VF(V)：1.14V@30A IR：1mA@200V Package：TO-220F

数据手册 3D模型

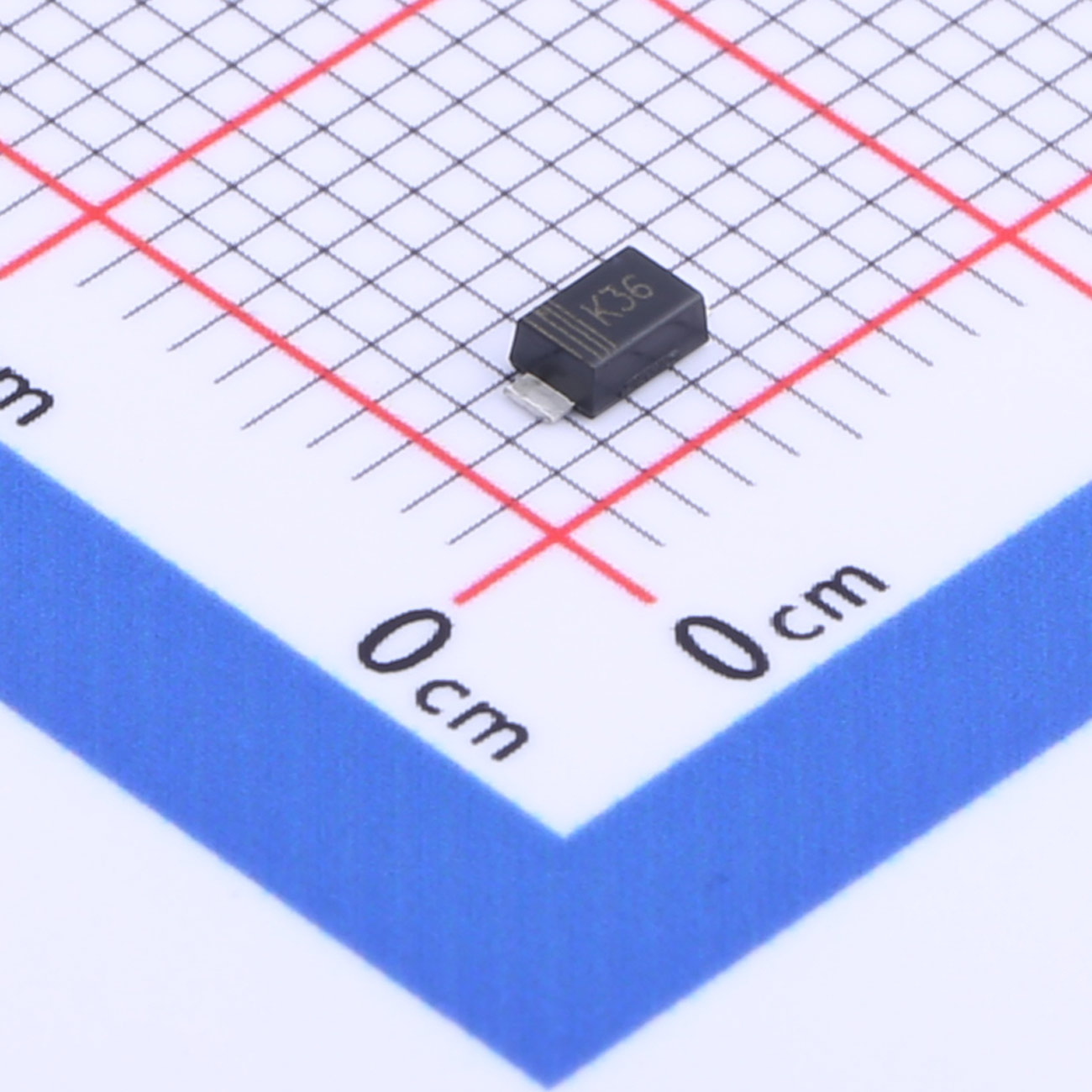

公海555000JC线路检测中心slkor肖特基二极管DSK36 IO：3A VR(V)：60V VF(V)：700mV@3A IR：500μA@60V Package：SOD-123FL

数据手册 3D模型

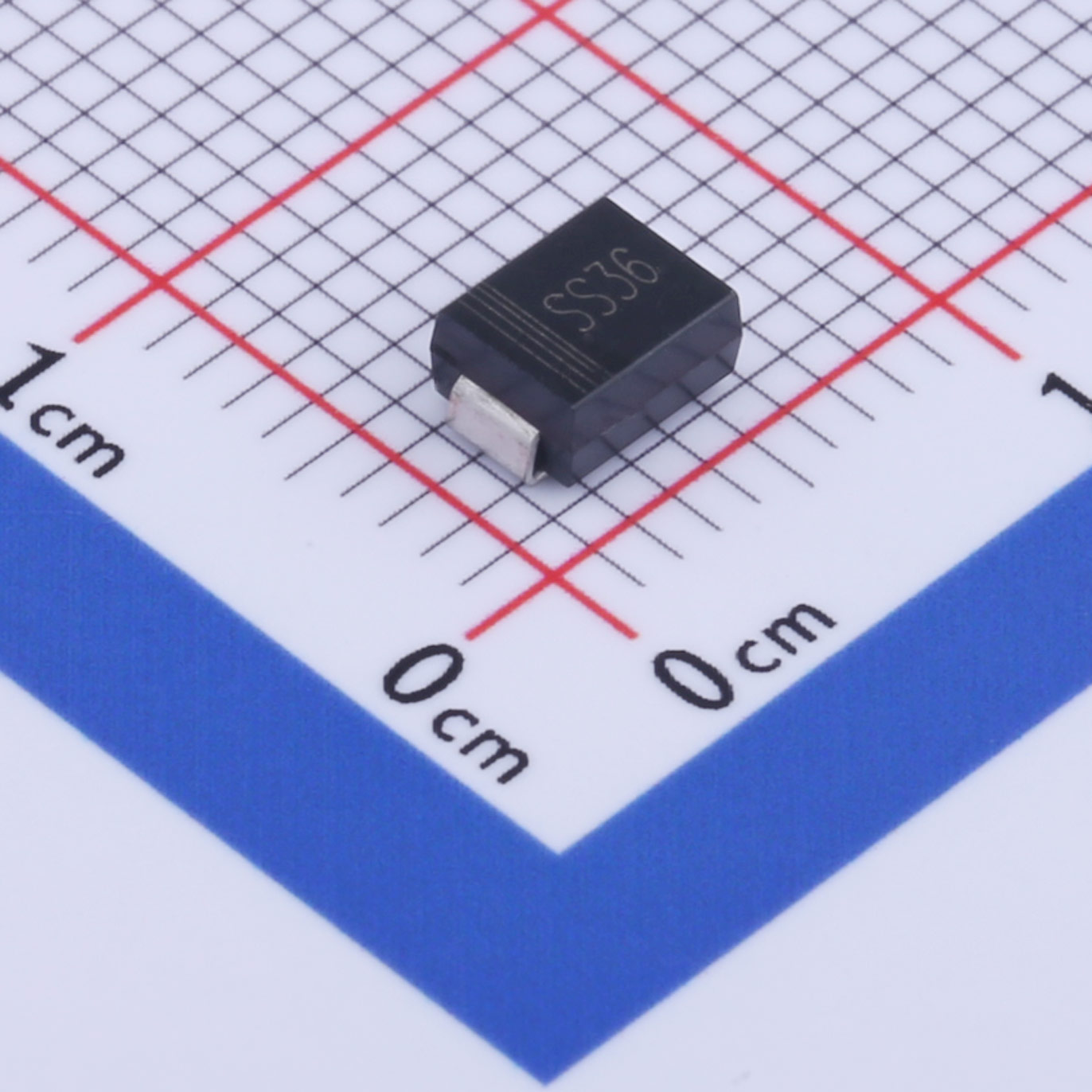

公海555000JC线路检测中心slkor肖特基二极管SS36B IO：3A VR(V)：60V VF(V)：700mV@3A IR：500μA@40V Package：SMB

数据手册 3D模型

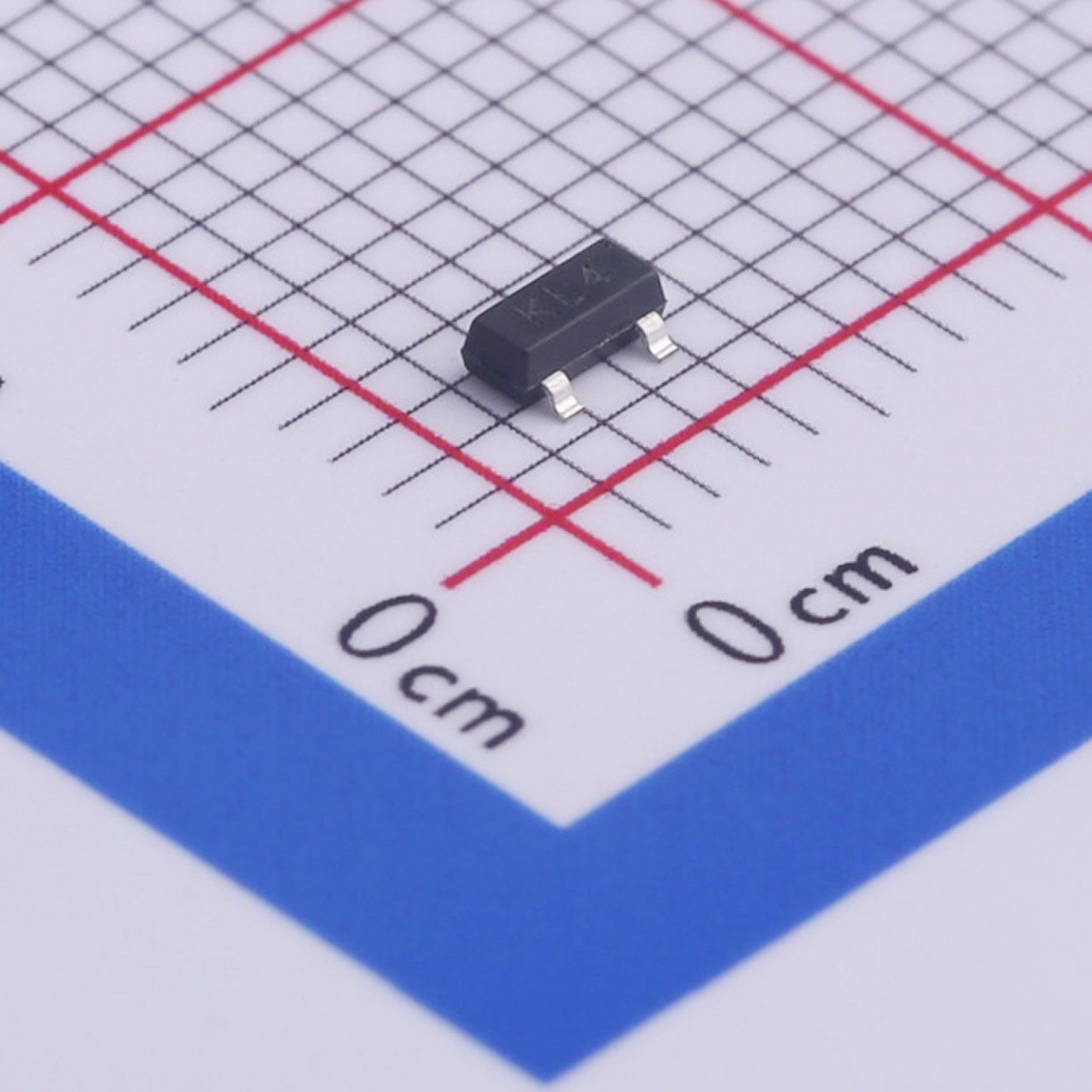

公海555000JC线路检测中心slkor肖特基二极管BAT54S IO：200mA VR(V)：30V VF(V)：1V@100mA IR：2μA Package：SOT-23

数据手册 3D模型

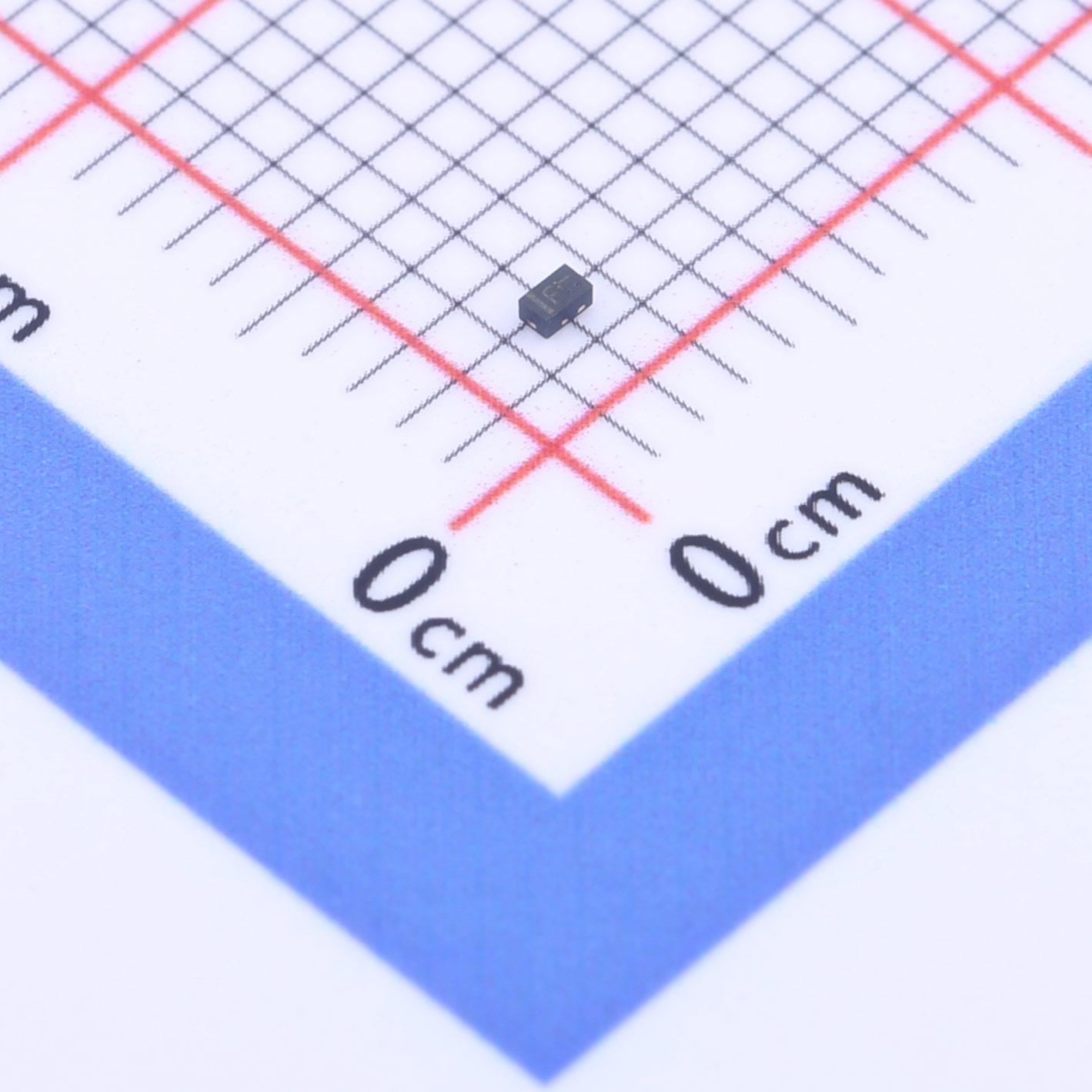

公海555000JC线路检测中心slkor肖特基二极管RB521BS-30 IO：100mA VR(V)：30V VF(V)：0.6V IR：2μA@10V Package：DFN1006-2L

数据手册 3D模型

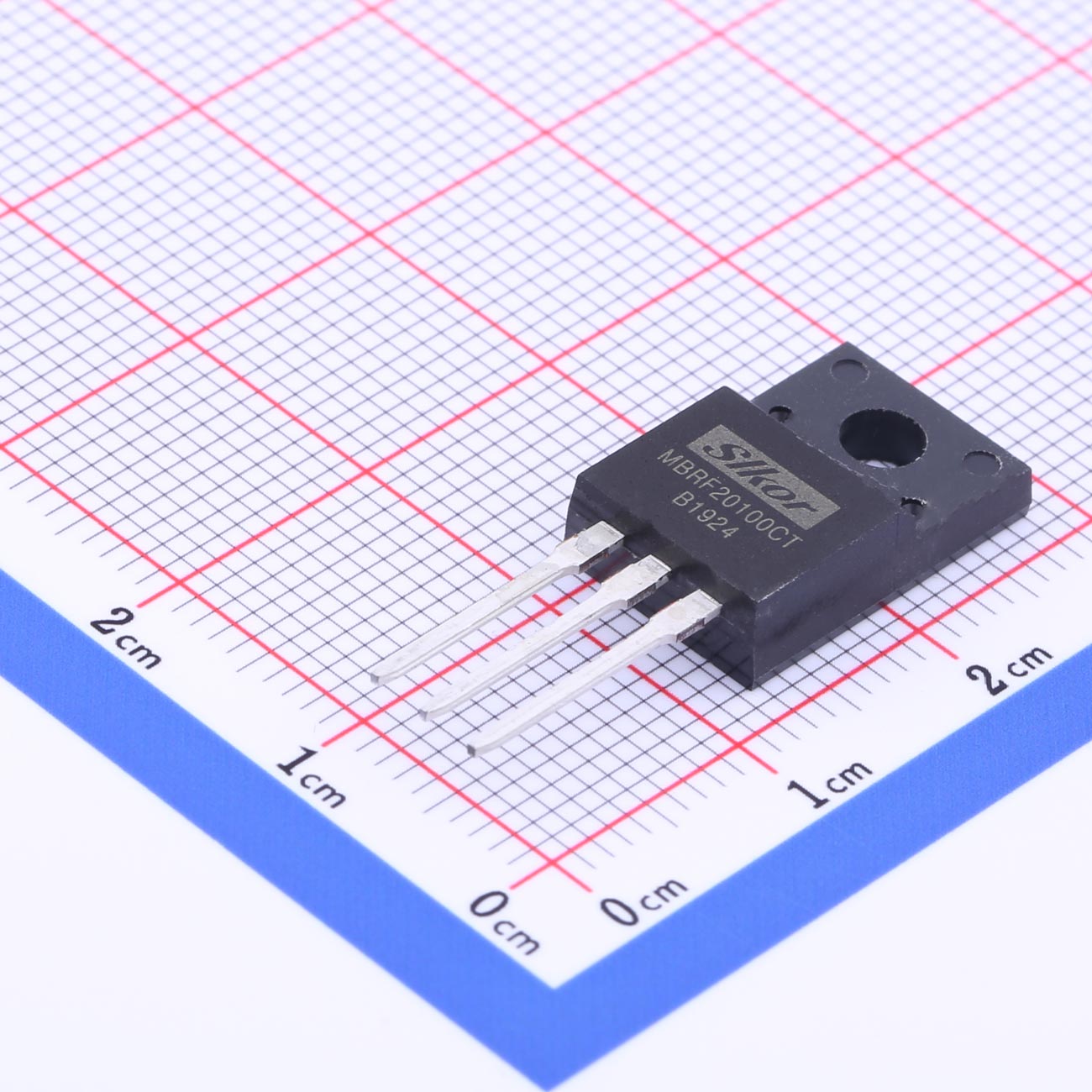

公海555000JC线路检测中心slkor肖特基二极管MBRF20100CT IO：20A VR(V)：100V VF(V)：800mV@10A IR：100μA@100V Package：TO-220F

数据手册 3D模型

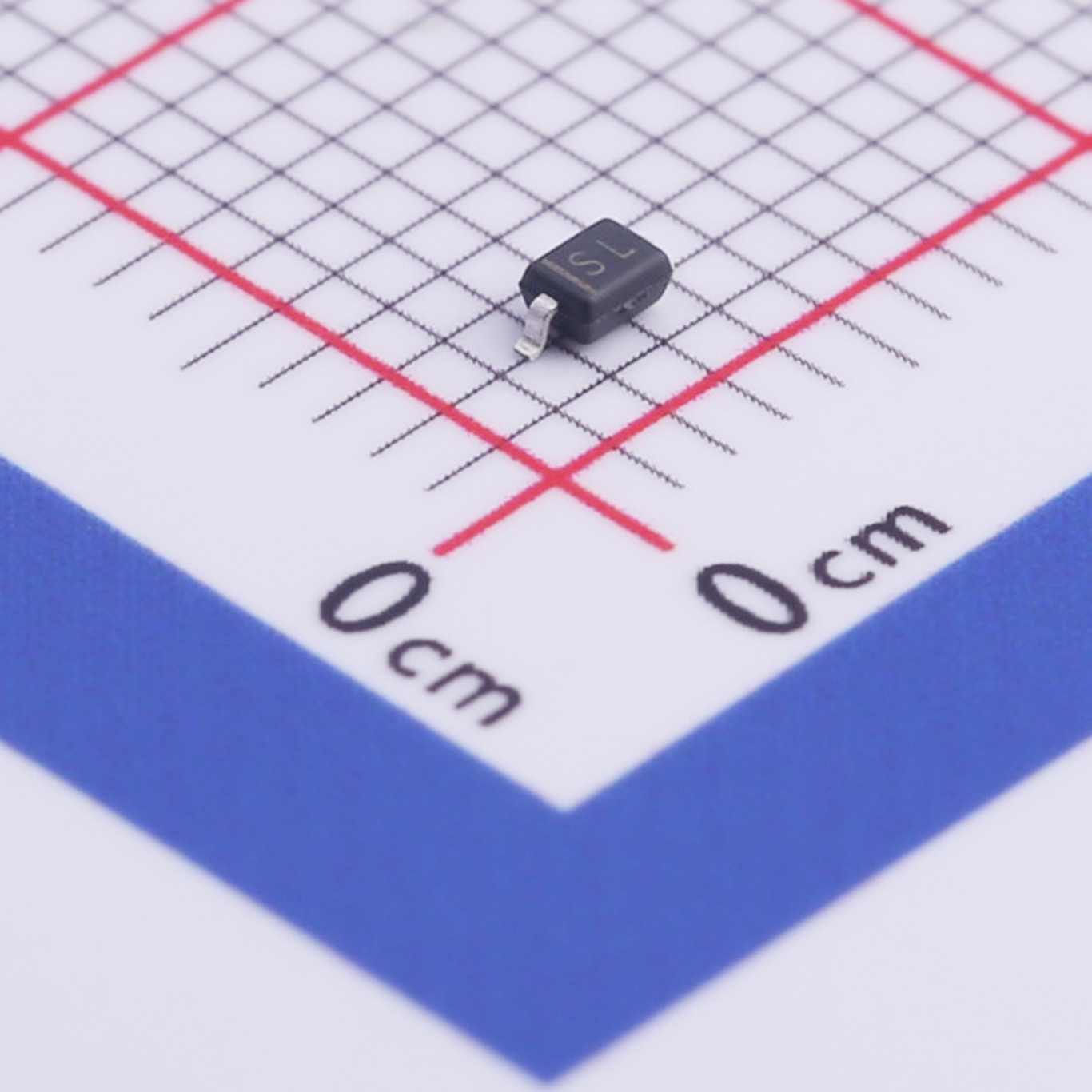

公海555000JC线路检测中心slkor肖特基二极管B5819WS IO：1A VR(V)：40V VF(V)：900mV@3A IR：1mA Package：SOD-323

数据手册 3D模型

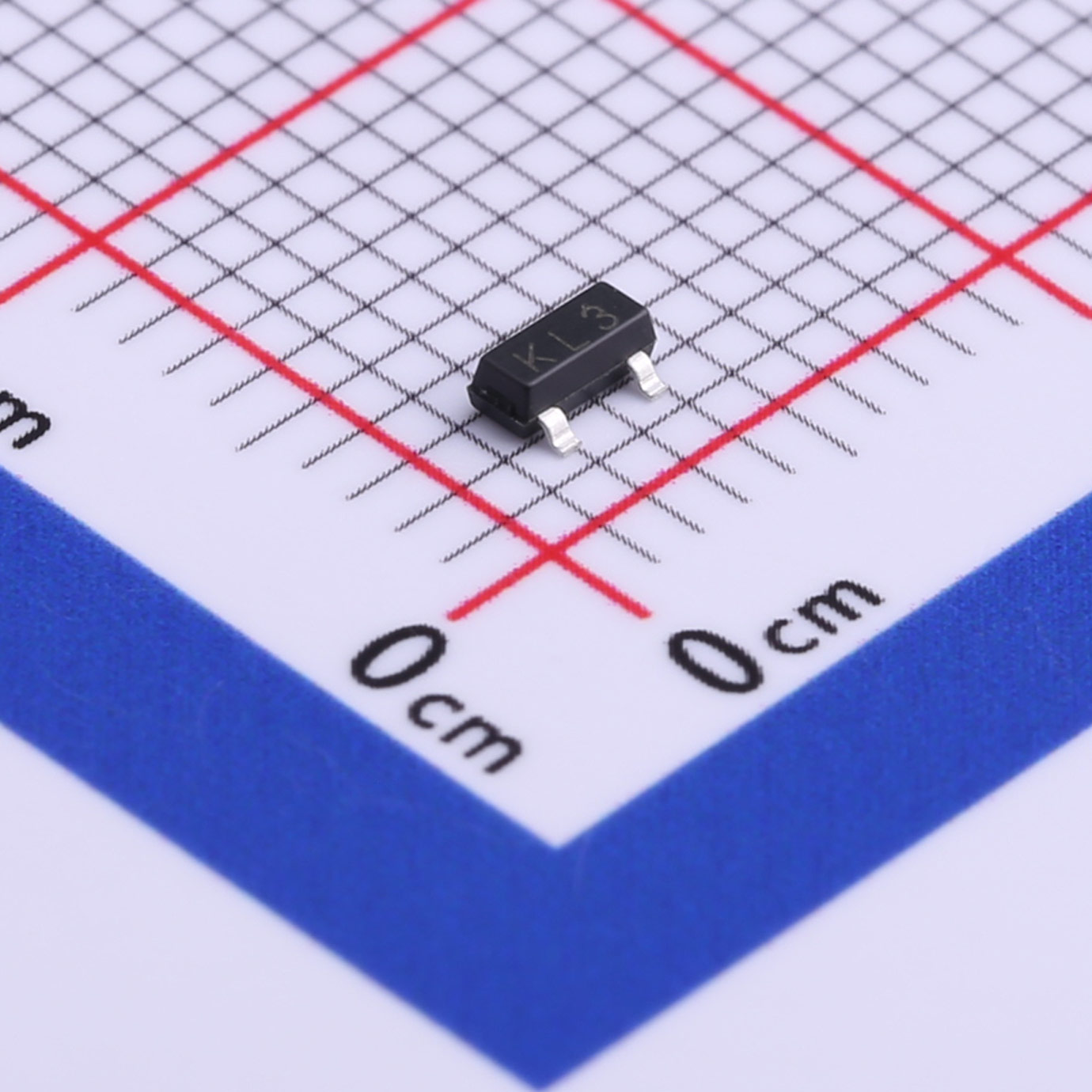

公海555000JC线路检测中心slkor肖特基二极管BAT54C IO：200mA VR(V)：30V VF(V)：1V@100mA IR：2μA@25V Package：SOT-23

数据手册 3D模型

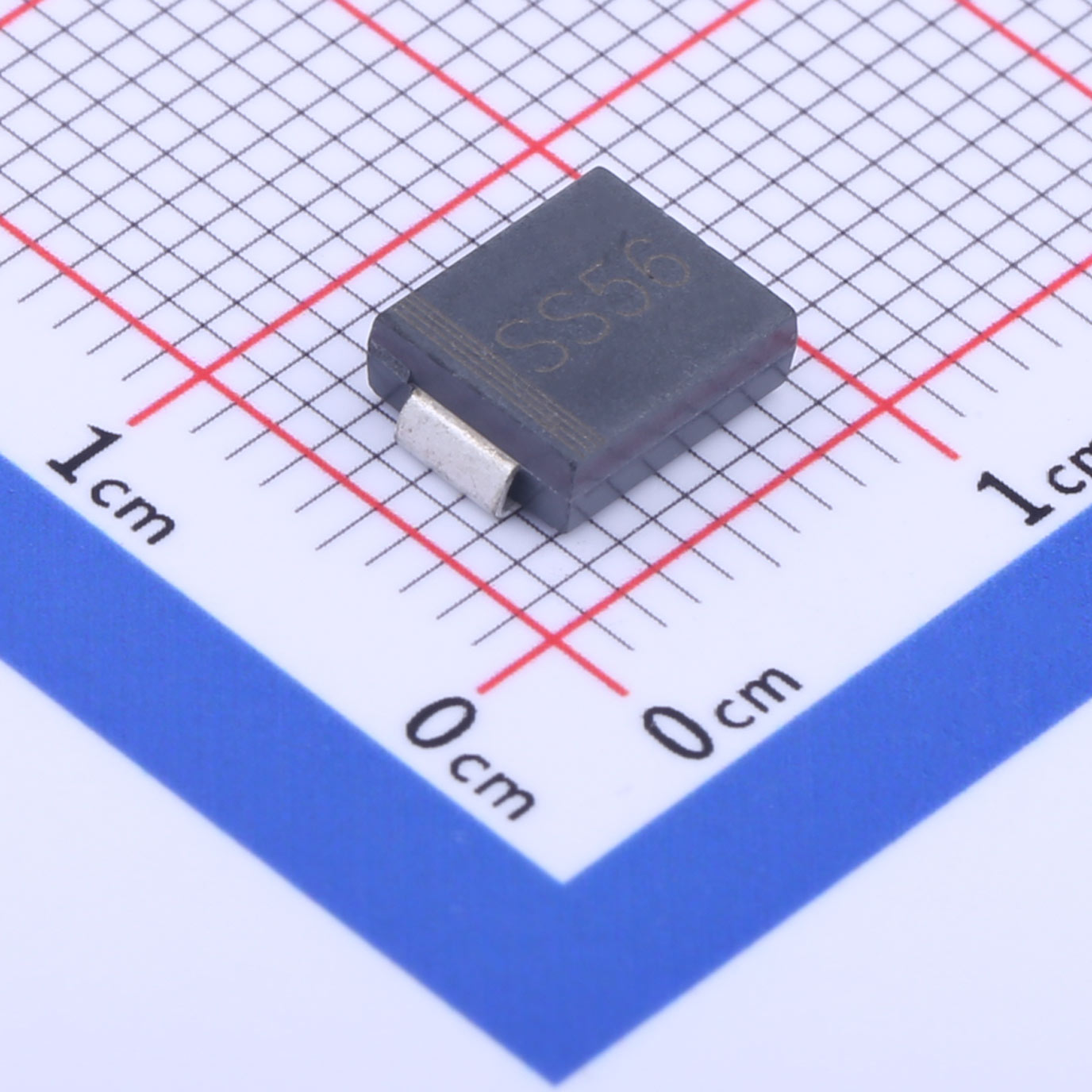

公海555000JC线路检测中心slkor肖特基二极管SS56C IO：5A VR(V)：60V VF(V)：700mV@5A IR：500μA@60V Package：SMC

数据手册 3D模型

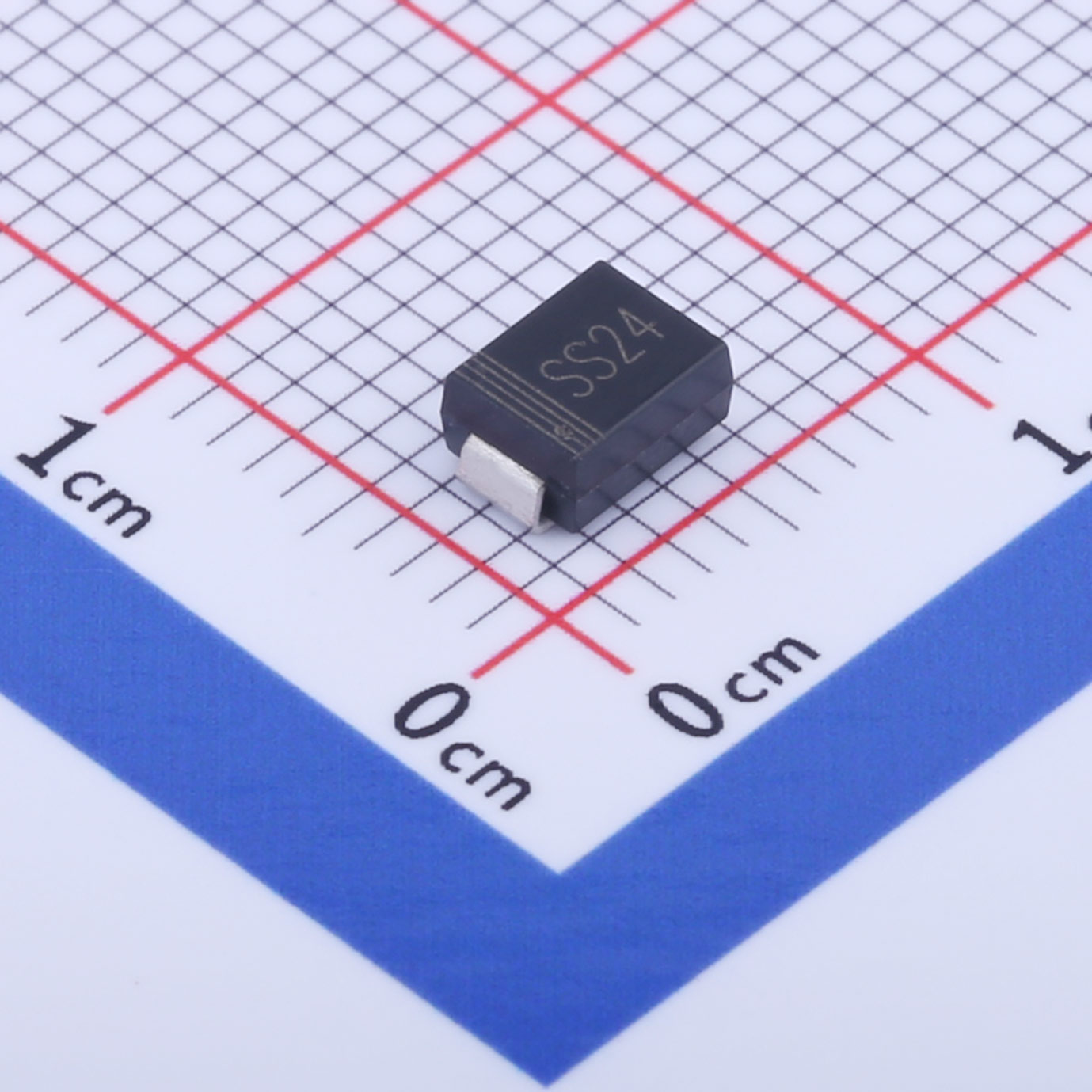

公海555000JC线路检测中心slkor肖特基二极管SS24B IO：2A VR(V)：40V VF(V)：500mV@2A IR：500μA@40V Package：SMB

数据手册 3D模型

肖特基二极管DS26W IO：2A VR(V)：60V VF(V)：700mV@2A IR：500μA@60V Package：SOD-123FL

公海555000JC线路检测中心slkor肖特基二极管SS34	3.0A	40V	0.5V	0.5mA	SMA
公海555000JC线路检测中心slkor肖特基二极管SS16	1.0A	60V	0.7V	0.5mA	SMA
肖特基二极管SS24	2.0A	40V	0.5V	0.4mA	SMA
公海555000JC线路检测中心slkor肖特基二极管SS36	3.0A	60V	0.75V	0.5mA	SMA
公海555000JC线路检测中心slkor肖特基二极管SS54	5.0A	40V	0.55V	0.1mA	SMA
肖特基二极管SS56	5.0A	60V	0.7V	0.1mA	SMA
公海555000JC线路检测中心slkor肖特基二极管SS54B	5A	40V	550mV@5A	500μA@40V	SMB
公海555000JC线路检测中心slkor肖特基二极管SD103AWS	2A	40V	600mV@200mA	5μA	SOD-323
公海555000JC线路检测中心slkor肖特基二极管B0540WS	500mA	40V	620mV@1A	20μA@40V	SOD-323
公海555000JC线路检测中心slkor肖特基二极管MBRF30200CT	15A	200V	1.14V@30A	1mA@200V	TO-220F
公海555000JC线路检测中心slkor肖特基二极管DSK36	3A	60V	700mV@3A	500μA@60V	SOD-123FL
公海555000JC线路检测中心slkor肖特基二极管SS36B	3A	60V	700mV@3A	500μA@40V	SMB
公海555000JC线路检测中心slkor肖特基二极管BAT54S	200mA	30V	1V@100mA	2μA	SOT-23
公海555000JC线路检测中心slkor肖特基二极管RB521BS-30	100mA	30V	0.6V	2μA@10V	DFN1006-2L
公海555000JC线路检测中心slkor肖特基二极管MBRF20100CT	20A	100V	800mV@10A	100μA@100V	TO-220F
公海555000JC线路检测中心slkor肖特基二极管B5819WS	1A	40V	900mV@3A	1mA	SOD-323
公海555000JC线路检测中心slkor肖特基二极管BAT54C	200mA	30V	1V@100mA	2μA@25V	SOT-23
公海555000JC线路检测中心slkor肖特基二极管SS56C	5A	60V	700mV@5A	500μA@60V	SMC
公海555000JC线路检测中心slkor肖特基二极管SS24B	2A	40V	500mV@2A	500μA@40V	SMB
肖特基二极管DS26W	2A	60V	700mV@2A	500μA@60V	SOD-123FL
