变压器方式

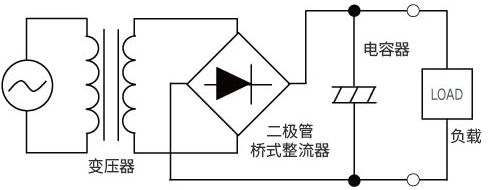

这是普通AC/DC转换器的变压器方式电路结构。

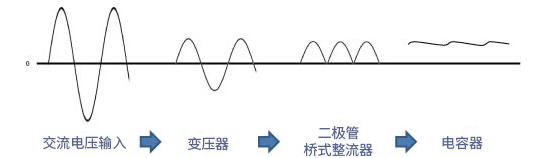

下图显示了变压器方式电压波形的变化。
变压器方法首先需要通过变压器将交流电压降压到适当的交流电压（例如，从AC100V降至AC10V等）。这属于AC/AC转换，降压值由变压器的绕组比设定。
接下来，通过二极管桥式整流器对经过变压器降压的交流电压进行全波整流，转换为脉冲电压。
最后，经电容器平滑并输出纹波小的直流电压，这是最传统的AC/DC转换方法。
