线性稳压器LDO的工作原理
2022-12-30
956
线性稳压器的基本电路由串联调整管VT、取样的ESR的需求构成了外部极。两个主导极点治疗会影响设备的性能,并会构成闭环重大影响的稳定性。
一般的引脚构成
线性稳压器基本上由VIN (输入)、VO (输出)、GND (接地)三个引脚构成。
在输出可变的线性稳压器上添加了用于反馈输出电压的FB(反馈引脚)。
简单来说,电压固定型是内置了电压可变型的外接电阻的稳压器。
内部电路

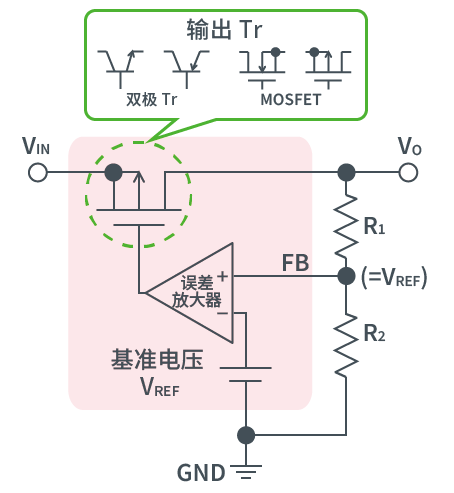

线性稳压器的内部电路概要如下图所示。
其工作原理与反相放大电路相同,误差放大器的非反相引脚(FB)电压与基准电压 (VREF) 相同,因此输出电压值(VO)由两个电阻(R1和R2)的阻值比决定。
Vo=[ (R1+R2) / R2 ] x VREF
下图的输出晶体管为MOSFET,不过也有使用双极晶体管的产品。
