不同材料和结构的肖特基势垒二极管电路形式一样，元件的具体参数不同。接下来我们来了解一下肖特基二极管的等效电路和伏安特性。

肖特基势垒二极管的等效电路如图所示，图中虚线框部分表示管芯，其余为封装寄生元件。关键元件的名称和意义如下：

（1）

为二极管的非线性结电阻，是阻性二极管的核心等效元件。

随外加偏压而变化，正向时约为几欧姆，反向时可达兆欧量级。

（2）

为二极管的非线性结电容，就是金半结构的势垒电容，随二极管的工作状态而变，电容量在几分之几皮法到一皮法之间。

（3）

为半导体的体电阻，又叫串联电阻。点接触型二极管的

值为十欧姆到几十欧姆，而面结合型二极管的

值约为几欧姆。

肖特基势垒二极管作为非线性电阻应用时，除结电阻之外，其他都是寄生参量，会对电路的性能造成影响，应尽量减小它们本身的值，或在微波电路设计时，充分考虑这些寄生参量的影响。

伏安特性

一般的，肖特基势垒二极管的伏安特性可表示为：

与理想金半接触相比，多了一个修正因子n。对于理想的肖特基势垒，n=1；当势垒不理想时，n>1，且点接触型二极管n>1.4，面结合型二极管n=1.05~1.1。下图是肖特基势垒二极管的伏安特性曲线：

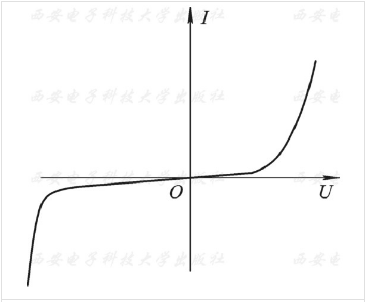

肖特基势垒二极管的伏安特性曲线
