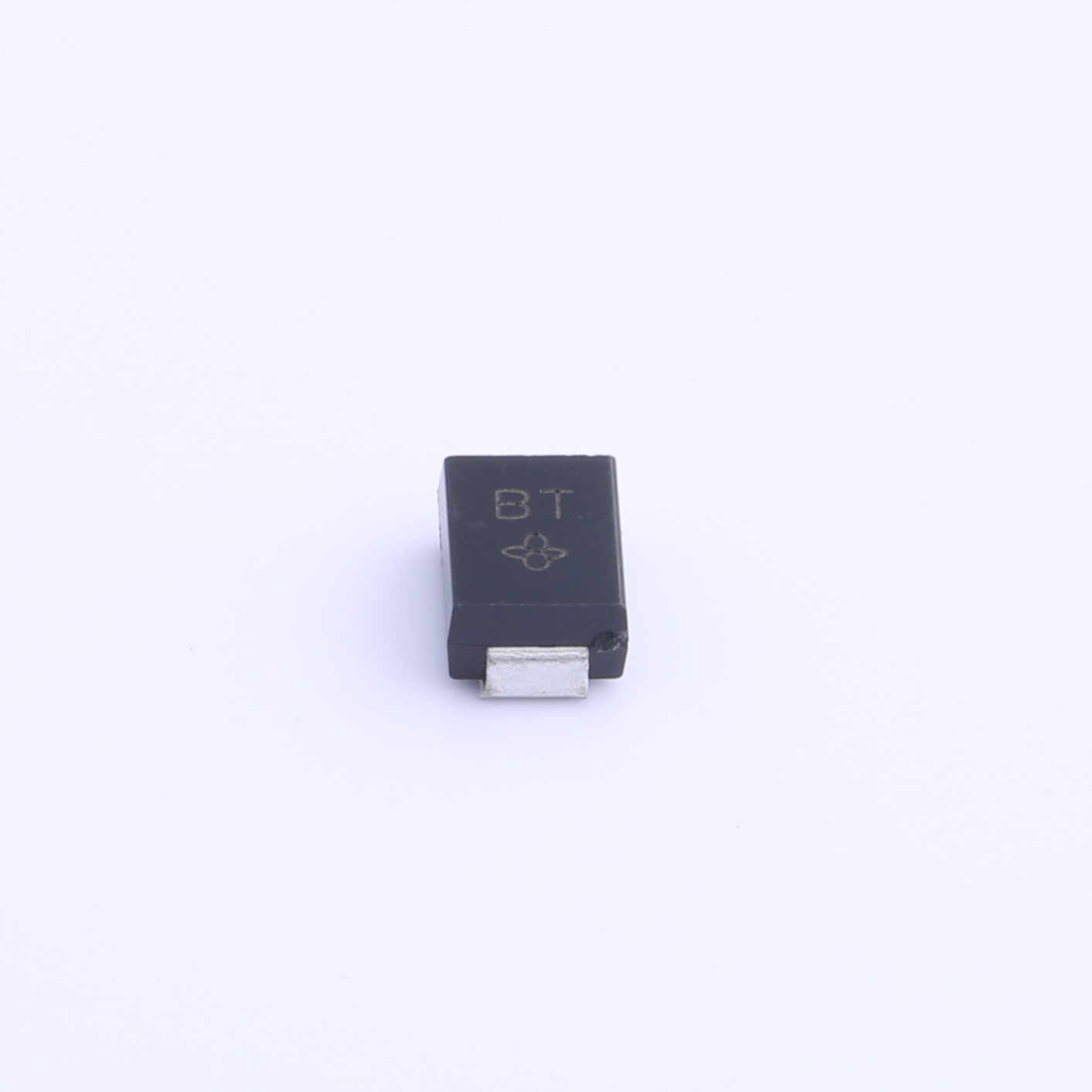

瞬态抑制二极管SMBJ18CA

玻璃钝化芯片结构。 提供单向和双向版本。 出色的钳位能力。 快速响应时间。 塑料材料：UL 阻燃等级 94V-0

商品型号：SMBJ18CA

商品封装：SMB(DO-214AA)​

包装方式：编带

商品毛重：0.213克(g)

产品概述

公海555000JC线路检测中心（Slkor）SMBJ18CA 是一款专为瞬态电压抑制设计的高性能玻璃钝化芯片二极管。该器件采用 industry-standard 的 SMB (DO-214AA) 表面贴装封装，具备出色的浪涌吸收能力和极快的响应速度。产品严格遵循 UL 94V-0 阻燃标准，提供单向（Unidirectional）和双向（Bidirectional）两种版本，广泛应用于工业控制、通信设备、汽车电子及消费类电子产品中，为敏感电路提供可靠的过电压保护（ESD/浪涌防护）。

核心特性与优势

1. 玻璃钝化芯片结构 (Glass Passivation)

采用先进的玻璃钝化工艺制造芯片，这种结构不仅提高了器件的结温稳定性，还显著增强了长期可靠性。相比传统塑料封装，玻璃钝化能更好地抵御潮湿和污染，确保在恶劣环境下的电气性能稳定。

2. 卓越的钳位能力 (Excellent Clamping)

SMBJ18CA 在面对突发的高能量脉冲时，能迅速将电压钳位在安全水平（Clamping Voltage），有效防止后级精密元器件（如MCU、FPGA、传感器）因过压而损坏。其典型峰值脉冲功率可达 600W（10/1000μs波形）。

3. 极速响应时间 (Fast Response Time)

响应时间通常在 皮秒 (ps) 级别（一般 <1ps）。当静电放电（ESD）或快速瞬态干扰（EFT）发生时，它能在纳秒甚至皮秒级时间内启动保护，将威胁扼杀在萌芽状态。

4. 双向/单向可选

  • 单向 (Unidirectional): 适用于直流电源线路的保护，漏电流极低。
  • 双向 (Bidirectional): 适用于交流信号线或差分数据线的保护，正反向特性对称。
    注：型号后缀“CA”通常代表双向，如需单向请咨询具体规格书（如SMBJ18A）。

5. 高安全阻燃等级

外壳采用高性能环氧树脂塑料，达到 UL 阻燃等级 94V-0。这意味着材料在燃烧时具有自熄性，不会滴落引燃物，极大提升了终端产品的防火安全性。

6. 优化的SMB封装

采用 SMB (DO-214AA) 封装，兼顾了功率耗散能力与PCB板空间利用率。相比更小的SMA封装，SMB能承受更大的浪涌能量；相比更大的SMC封装，SMB更节省布线空间。

技术参数规格表 (典型值)

参数项目 符号 数值/规格
商品型号 - SMBJ18CA
封装形式 - SMB (DO-214AA)
工作电压 (VRWM) - 18 V
击穿电压 (VBR) - 20.0 V ~ 22.2 V (@ IT=1mA)
最大钳位电压 (VC) - 29.2 V (@ IPP=10.3A)
峰值脉冲电流 (IPP) - 10.3 A (10/1000μs)
峰值脉冲功率 (PPP) - 600 W (10/1000μs)
漏电流 (IR) - < 5 μA (单向@VRWM)
封装材料 - 环氧树脂，UL 94V-0
包装方式 - 编带 (Tape & Reel)
毛重 - 约 0.213 g
工作结温 TJ -55°C ~ +150°C

典型应用场景

  1. 工业自动化： PLC控制器、变频器输入/输出端、伺服电机驱动板的浪涌保护。
  2. 通信设备： RS485/RS232接口、以太网口 (PoE)、基站射频单元的ESD防护。
  3. 汽车电子： 车载娱乐系统、车身控制模块 (BCM)、汽车抛负载 (Load Dump) 抑制。
  4. 电源系统： DC/DC转换器、开关电源 (SMPS)、充电桩的过压保护。
  5. 消费电子： 智能家居控制板、安防监控摄像头、LED驱动电源。

封装与包装信息

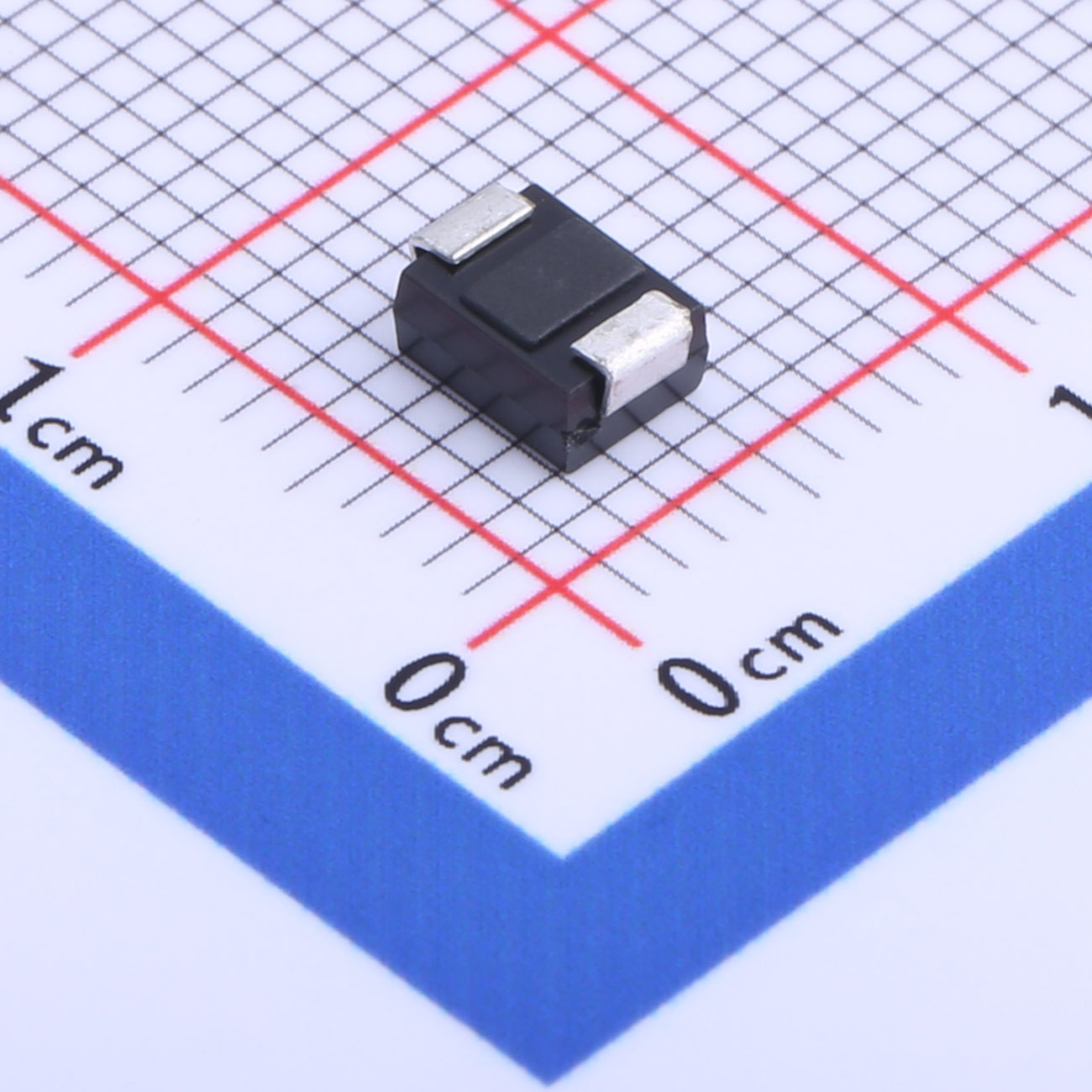

  • 封装尺寸 (SMB/DO-214AA):
    • 长度：约 4.50mm - 5.10mm
    • 宽度：约 3.10mm - 3.50mm
    • 高度：约 1.65mm - 2.00mm
    • 引脚：锡镀层，适合回流焊工艺。
  • 包装方式：
    • 标准编带包装 (Tape & Reel)，适配所有自动贴片机（Pick & Place Machine）。
    • 毛重： 仅 0.213克/颗，轻量化设计降低物流成本。

购买须知与使用建议

  1. 选型确认： 请确认您的电路工作电压为18V，且需要保护的信号线是直流还是交流，以正确选择单向或双向版本。
  2. PCB布局： 建议将TVS管尽量靠近被保护的接口或连接器放置，走线尽量短而粗，以减少寄生电感，提高钳位效果。
  3. 接地设计： 确保TVS管的接地引脚有低阻抗的回路连接到系统地（GND）。
