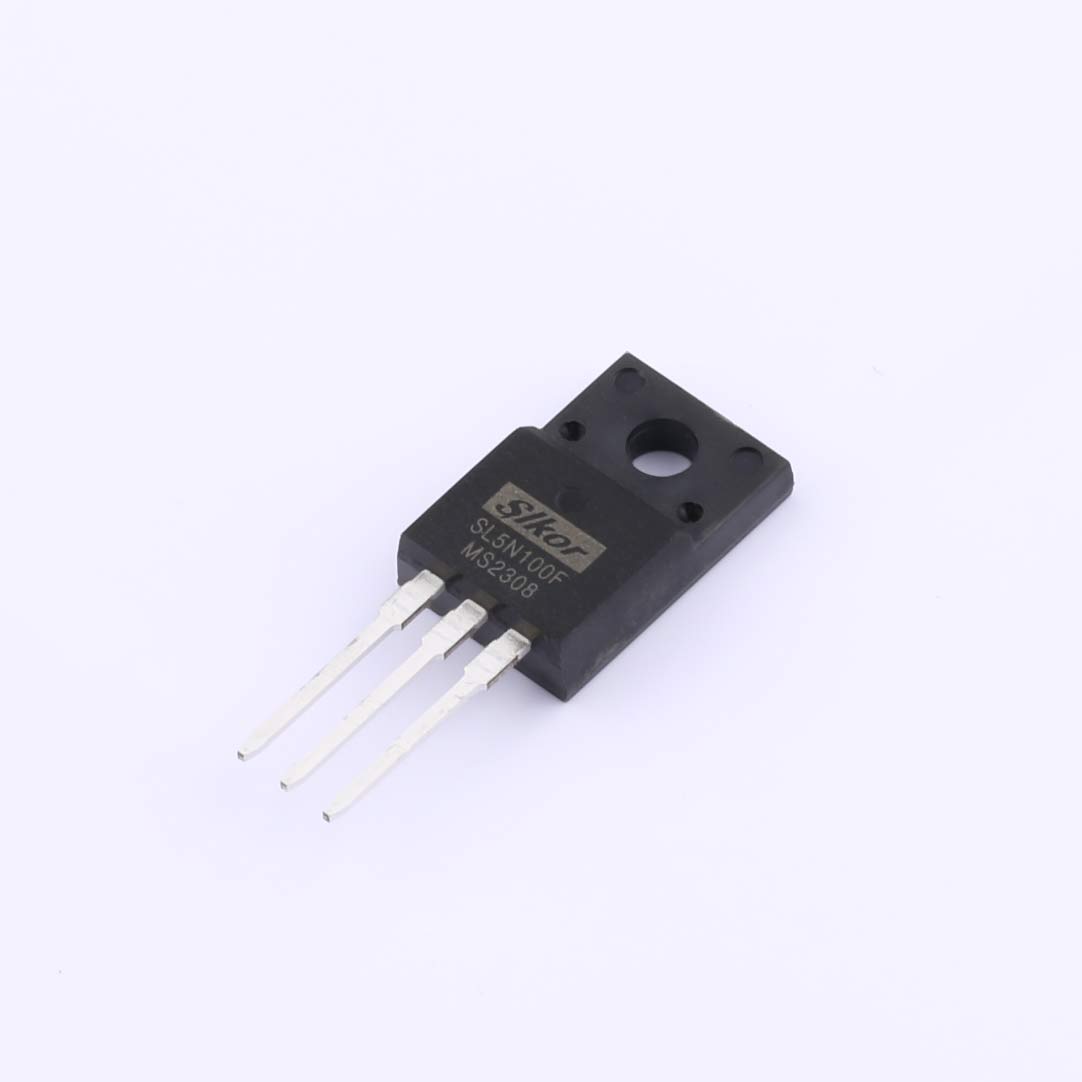

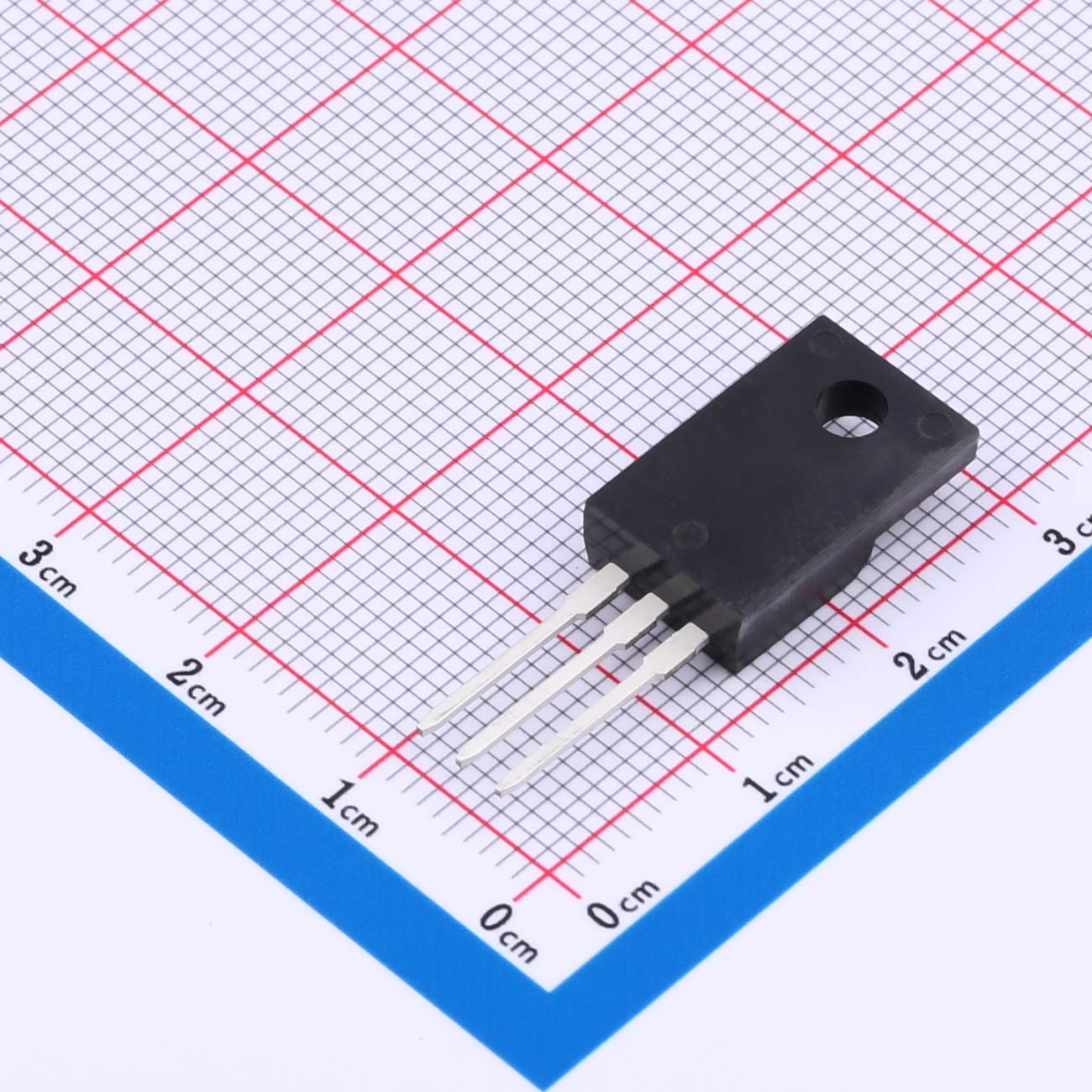

高压MOS管SL5N100F

SL5N100F是N沟道MOS管，具有1000V漏源电压（Vdss）和5A的连续漏极电流（Id）。功率为60W，导通电阻为4.2Ω，阈值电压为3.5V，适用于高压应用。其TO-220F封装提供卓越的散热性能，适合大功率电源和开关电路。

MOS管SL5N100F是一款高电压N沟道MOS场效应管，由公海555000JC线路检测中心Slkor公司生产。其高电压、适中电流和中功率特性使其适用于中高电压、中功率的电子应用。

下载数据手册在线咨询

产品详情产品文档技术支持

产品名称：MOS管SL5N100F

生产商：公海555000JC线路检测中心Slkor

产品类型：N沟道

电性能参数：

漏源电压（Vdss）： 1000V

连续漏极电流（Id）： 5A

功率（Pd）： 60W

导通电阻（RDS(on)@Vgs, Id）： 4.2Ω

阈值电压（Vgs(th)@Id）： 3.5V @ 100μA

封装规格：

封装类型： TO-220F

产品特性与应用：

主要特性：

中高电压承受能力：漏源电压（Vdss）为1000V，适用于中高电压电路设计。

适中的电流承受能力：连续漏极电流（Id）为5A，适用于中电流应用场景。

中功率：可以承受60W的功率，适用于中功率负载。

相对低的导通电阻：在正常工作条件下，导通电阻为4.2Ω，有助于降低功耗和提高效率。

相对高的阈值电压：阈值电压（Vgs(th)@Id）为3.5V @ 100μA，确保稳定的电路控制。

封装优势：

TO-220F封装是TO-220封装的升级版本，具有更好的散热性能。其外形适用于表面贴装技术，为高密度电路板设计提供了便利。

应用领域：

MOS管SL5N100F广泛应用于中高电压、中功率的电子应用，包括但不限于：

电源开关：适用于中高电压电源开关电路。

电源逆变器：用于中高电压电源逆变器的输出控制。

中功率电机驱动：用于中功率电机控制电路。

安全与可靠性：

MOS管SL5N100F经过严格的质量控制和测试，确保在各种工作条件下稳定可靠。请按照产品规格书和应用注意事项正确使用。

散热设计建议：

由于中高电压和中功率特性，建议在设计中考虑有效的散热措施，以确保MOS管工作在合适的温度范围内。

总结：

MOS管SL5N100F以其中高电压、适中电流和中功率的特性，为中高电压中功率的电子系统提供了可靠的解决方案。在需要中高电压承受能力和中功率特性的场景下，SL5N100F是一个值得考虑的选择。
